مبدل حرارتی یو تایپ U Type

مبدل حرارتی U-TYPE (U-Tube Heat Exchanger)

مبدل حرارتی U-Type یا مبدل حرارتی لوله U شکل یکی از انواع مبدل‌های حرارتی شل اند تیوب (Shell & Tube) است که در آن لوله‌های داخلی به شکل U خم شده‌اند. این طراحی باعث می‌شود سیال فقط از یک سمت وارد شده و پس از چرخش ۱۸۰ درجه‌ای، از همان سمت خارج شود.

ساختار کلی

مبدل‌های U-Tube از بخش‌های زیر تشکیل شده‌اند:

1. شل (پوسته):
   استوانه‌ای فولادی که یکی از سیالات از داخل آن عبور می‌کند.

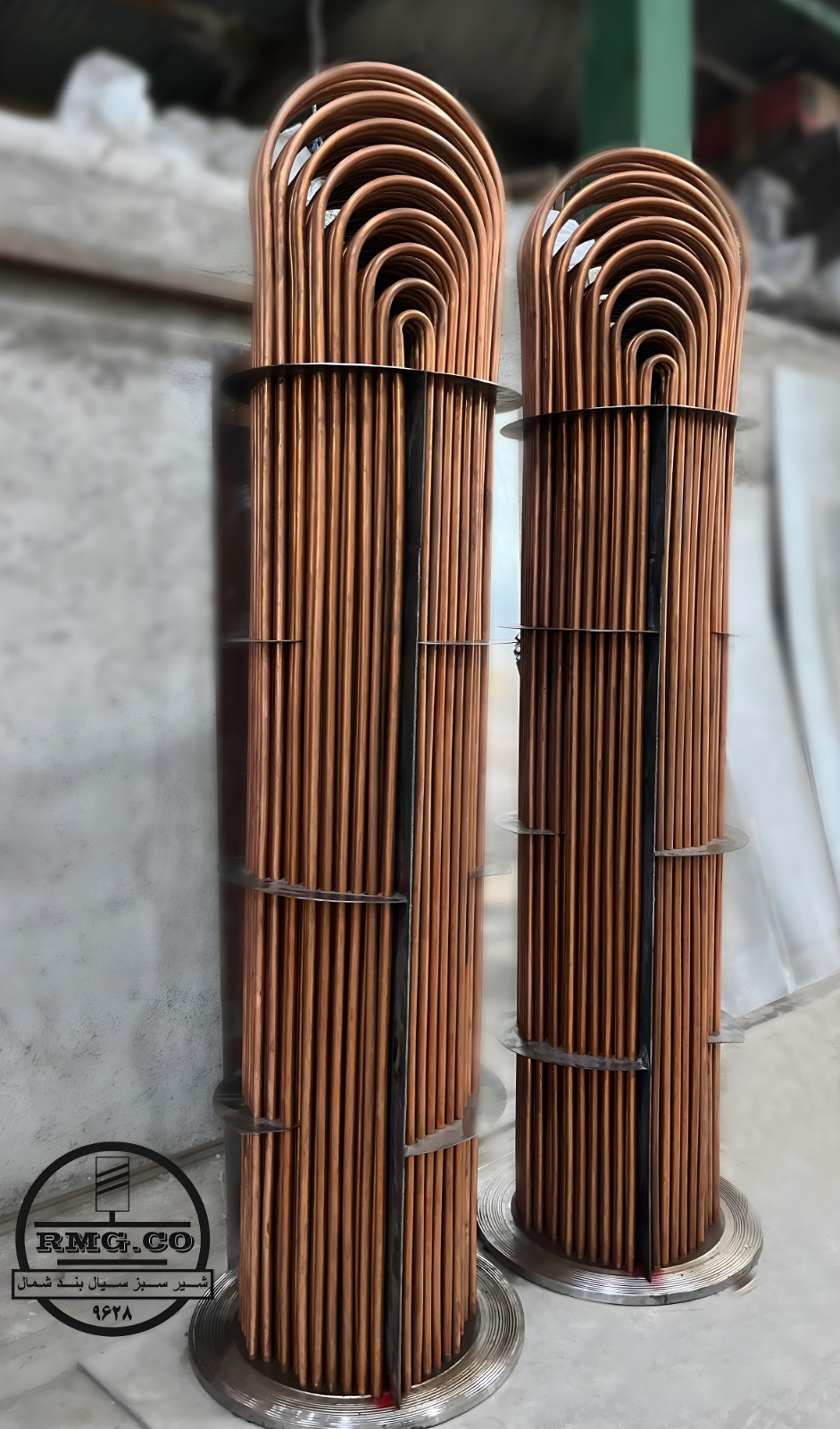

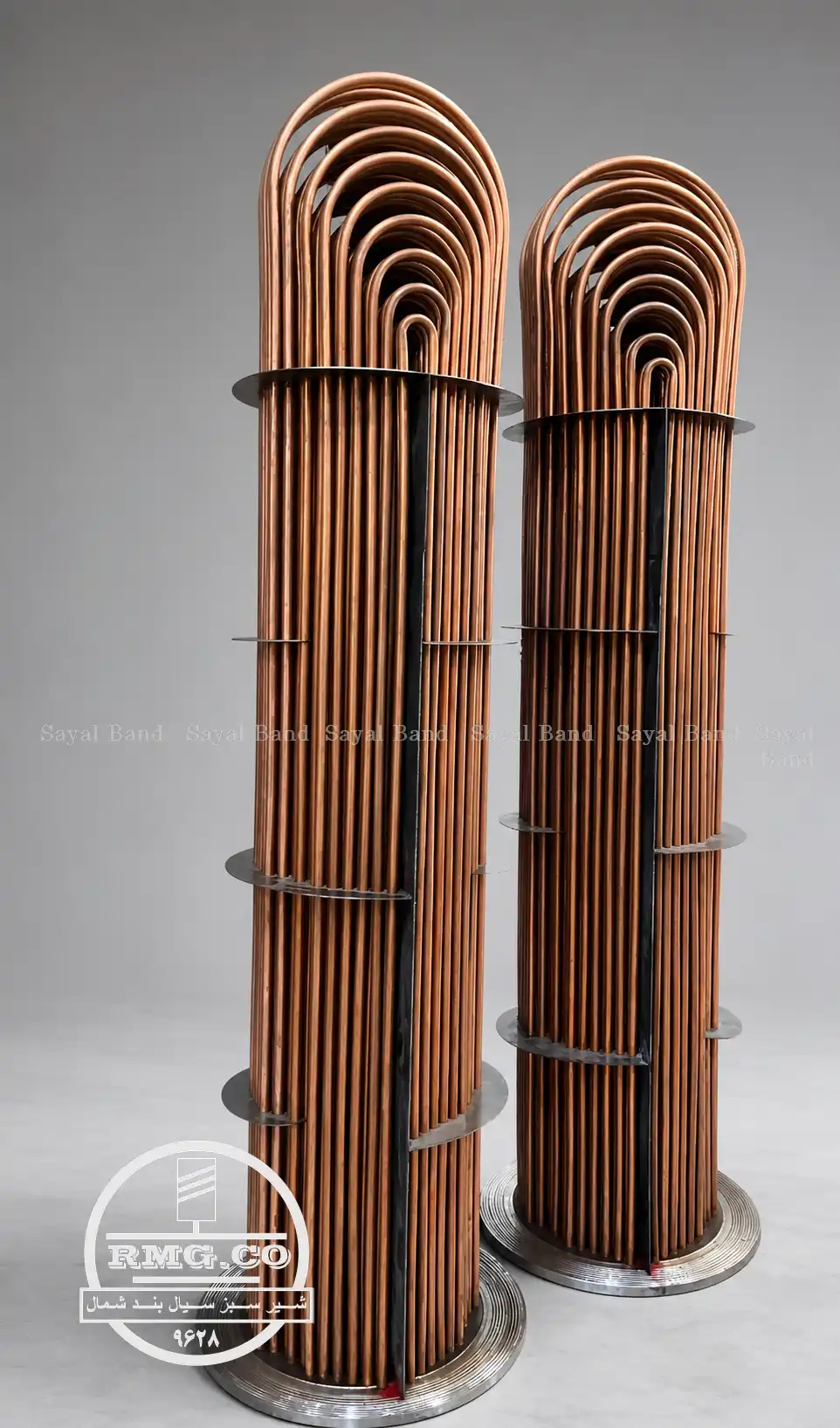

2. لوله‌های U شکل (U-Tubes):
   لوله‌های حرارتی که سیال دوم از داخل آن‌ها جریان دارد. این لوله‌ها در یک سمت خم شده‌اند تا مسیر رفت و برگشت ایجاد کنند.
3. تیوب شیت (Tube Sheet):
   صفحه‌ای که لوله‌ها را در دو سر خود نگه می‌دارد. در مبدل U-Type فقط یک تیوب‌شیت استفاده می‌شود.
4. هد (Head):
   محفظه‌ای در ابتدای مبدل برای ورود و خروج سیال از داخل لوله‌ها.

مزایای مبدل حرارتی U-Type

• صرفه‌جویی در فضا: طراحی خمیده لوله‌ها باعث می‌شود مبدل با طول کوتاه‌تری ساخته شود و فضای کمتری اشغال کند.
• امکان جذب انبساط حرارتی: خمیدگی لوله‌ها باعث می‌شود تغییرات طولی ناشی از دما به راحتی جذب شود و تنش‌های مکانیکی کاهش یابد.
• هزینه ساخت کمتر: چون فقط یک تیوب‌شیت دارد، نسبت به مبدل‌هایی با دو تیوب‌شیت، ساخت آن ساده‌تر و ارزان‌تر است.
• سهولت تعویض و تعمیر: لوله‌ها به صورت بسته‌های جداشدنی هستند و امکان تعویض یا تعمیر آن‌ها وجود دارد.
• مقاومت بالا در برابر فشار و دما: مناسب کاربردهای صنعتی با شرایط سخت و فشار و دمای بالا است.

کاربردهای مبدل U-Type

• نیروگاه‌های برق (بویلرها و کندانسورها)
• پالایشگاه نفت و گاز
• صنایع شیمیایی و پتروشیمی
• صنایع غذایی
• سیستم‌های گرمایش مرکزی و آبگرم‌کن‌ها
• سیستم‌های تهویه مطبوع بزرگ (HVAC)
