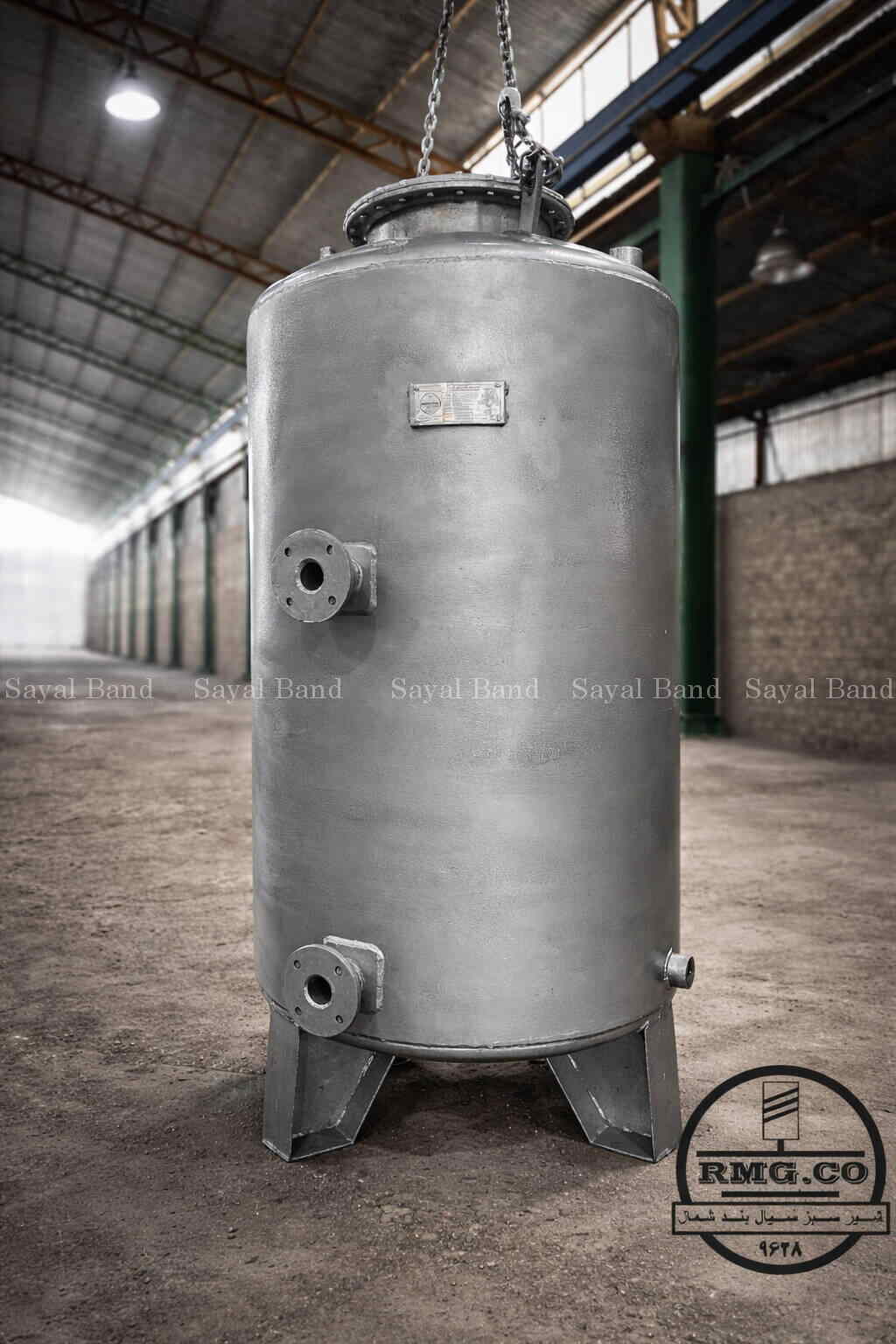

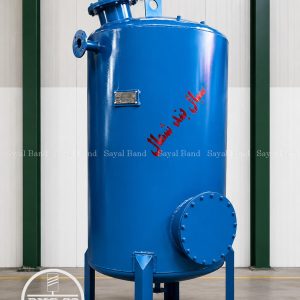

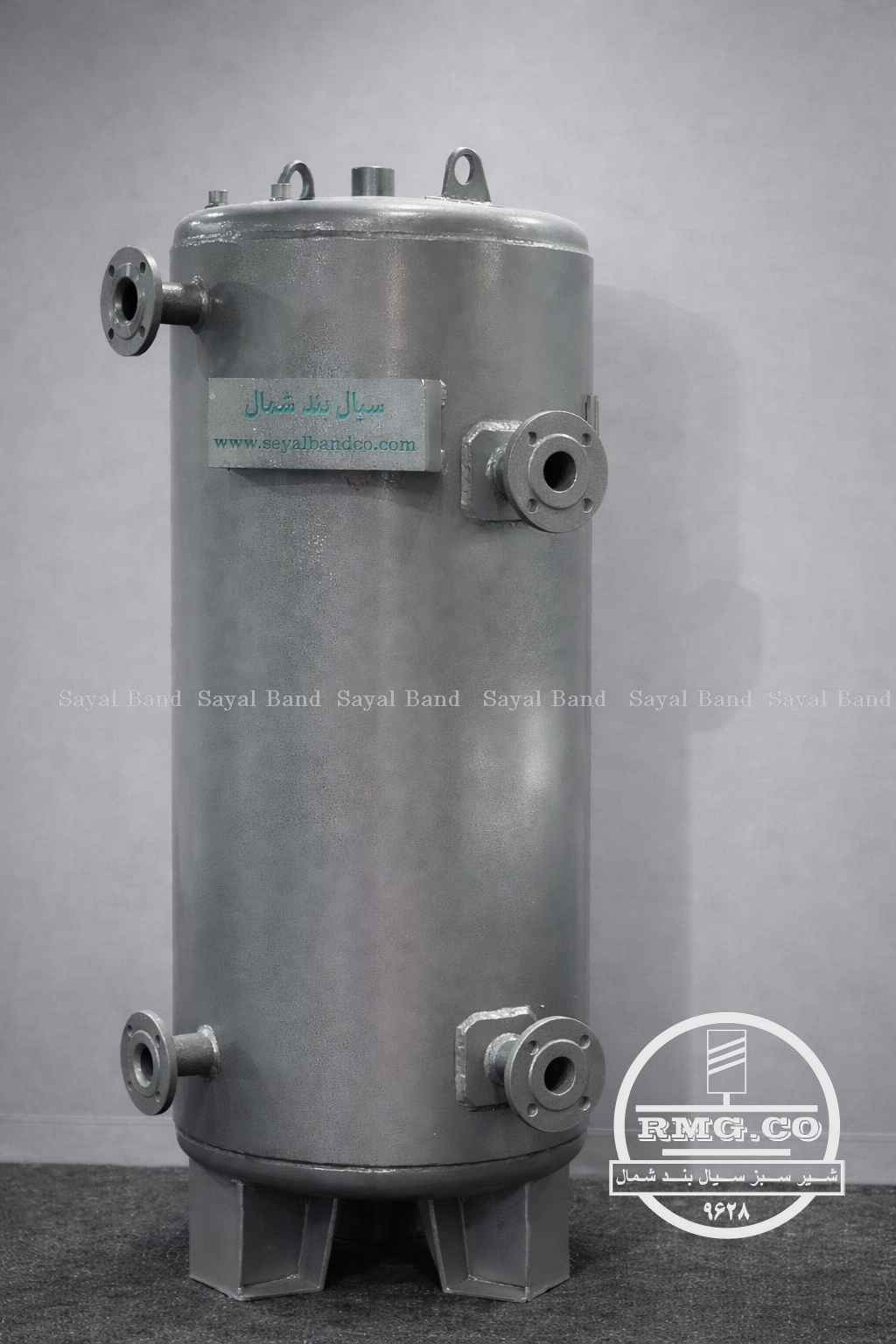

منبع کویلی اسپیرال (Spiral Coil Heat Exchanger)
منبع کویلی اسپیرال یکی از انواع مبدلهای حرارتی برای تولید آب گرم مصرفی است که در آن کویل به صورت مارپیچی داخل یک مخزن قرار میگیرد. طراحی اسپیرال باعث افزایش سطح تبادل حرارت و بهبود راندمان انتقال گرما میشود. این منابع جایگزین مناسبی برای منابع دوجداره و منابع کویلی مسی هستند، بهویژه در کاربردهایی که دبی و ظرفیت بالا مورد نیاز است.
در این سیستم، سیال گرم (بخار، آب داغ یا روغن داغ) داخل کویل جریان دارد و آب سرد داخل مخزن با عبور از اطراف کویل گرم میشود. به دلیل جریان غیرهمسو بین سیال گرم و سرد، انتقال حرارت با راندمان بالاتری انجام میشود.
نحوه عملکرد منبع اسپیرال
در منبع کویلی اسپیرال، آب سرد وارد مخزن شده و در مجاورت غیرمستقیم با کویل گرم میشود. سیال گرم از مرکز وارد کویل شده و به صورت مارپیچی حرکت میکند، در حالی که آب سرد از اطراف مخزن وارد شده و پس از گرم شدن از مرکز خارج میشود. این طراحی باعث افزایش بازده حرارتی و گرم شدن یکنواخت آب میشود.
این منابع معمولاً برای تأمین آب گرم بهداشتی در ساختمانها، موتورخانهها و صنایع مختلف استفاده میشوند و قابلیت ذخیره آب گرم آماده مصرف را نیز دارند.
انواع منبع کویلی اسپیرال
از نظر تعداد کویل:
-
تک کویل: رایجترین مدل برای کاربردهای عمومی
-
دو کویل یا چند کویل: مناسب سیستمهای خورشیدی یا ظرفیتهای بالا
در مدلهای دو کویل، معمولاً یک کویل به سیستم خورشیدی و کویل دیگر به بویلر متصل میشود تا در صورت کاهش دمای آب، سیستم پشتیبان فعال شود. همچنین استفاده از چند کویل باعث کاهش وزن هر کویل و سهولت سرویس و رسوبزدایی میشود.
جنس مخزن و کویل
منابع اسپیرال قابلیت طراحی برای فشارهای کاری مختلف (مانند 5، 8، 10 و 16 بار) را دارند. متریال مورد استفاده شامل:
-
کویل مسی، استنلس استیل یا فولاد کربنی
-
مخزن فولادی مخصوص مخازن تحت فشار یا استنلس استیل
-
پوششهای محافظ مانند گالوانیزه یا اپوکسی برای جلوگیری از خوردگی
در برخی مدلها از پوششهای ضدخوردگی داخلی مانند زینک فسفات و اپوکسی در محل جوشها استفاده میشود.
فرم کویل در منابع اسپیرال
کویلها معمولاً از جنس مس یا استنلس استیل ساخته میشوند. انتخاب جنس کویل به کیفیت آب و شرایط کاری بستگی دارد. در آبهای خورنده، کویل استنلس استیل گزینه مناسبتری است.
کویلها در فرمهای مختلفی تولید میشوند:
-
کویل U شکل برای سهولت سرویس
-
کویل مارپیچی (اسپیرال) برای افزایش راندمان انتقال حرارت
مزایا و ویژگیهای منبع کویلی اسپیرال
منبع اسپیرال نسل جدید منابع تولید آب گرم بهداشتی محسوب میشود و نسبت به منابع سنتی عملکرد بهتری دارد. مهمترین مزایا عبارتاند از:
-
انتقال حرارت بالاتر نسبت به منابع دوجداره و کویلی معمولی
-
راندمان حرارتی بالا در دبیهای زیاد
-
امکان طراحی در فشارهای کاری مختلف
-
تنوع در جنس کویل و مخزن
-
مقاومت بالا در برابر خوردگی (با حفاظت کاتدی)
-
سرویس و نگهداری آسان
-
آبدهی بیشتر نسبت به سطح حرارتی مشابه
-
قیمت رقابتی در مقایسه با مدلهای سنتی
