کوره تونلی چیست؟ انواع، نحوه عملکرد و کاربردهای کوره تونلی

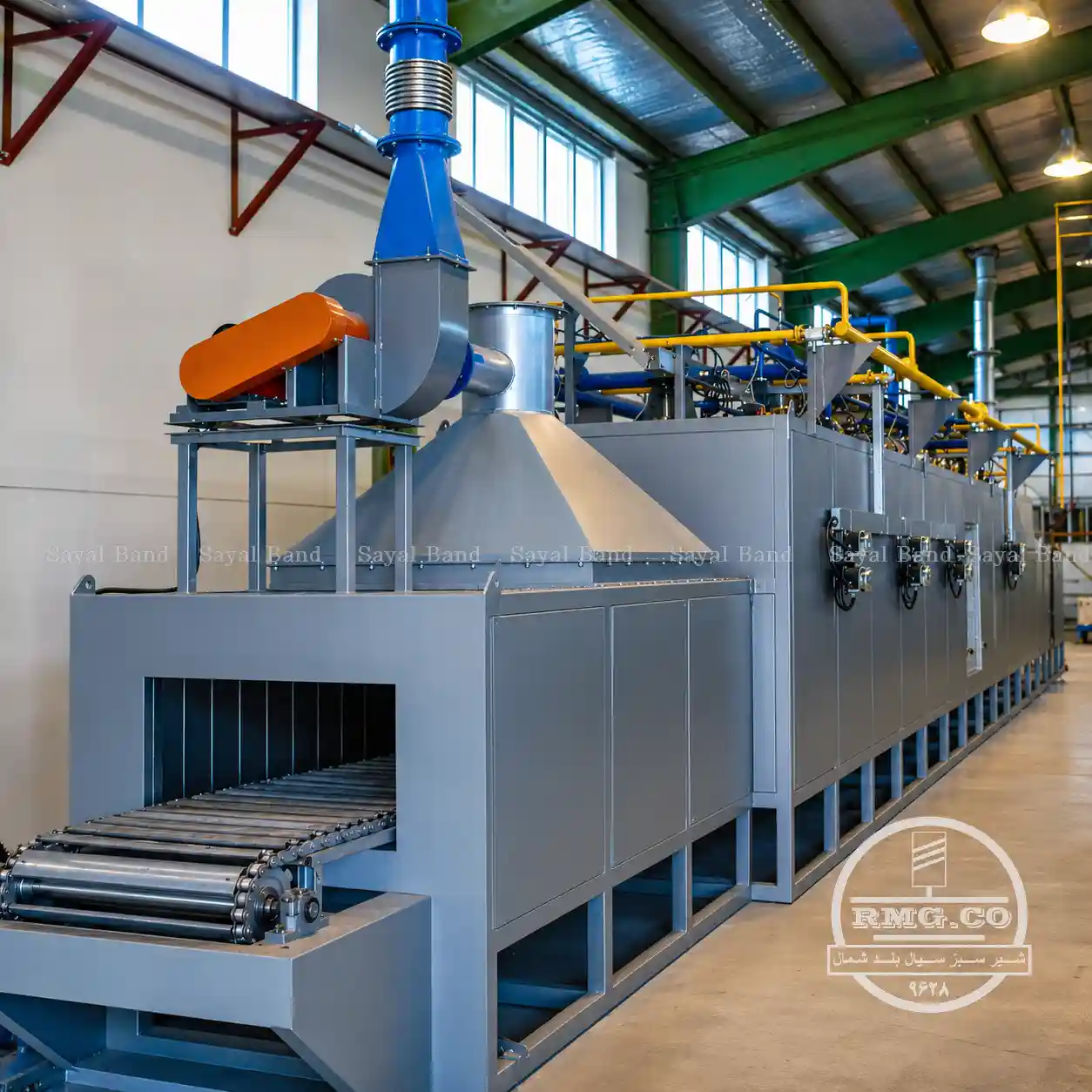

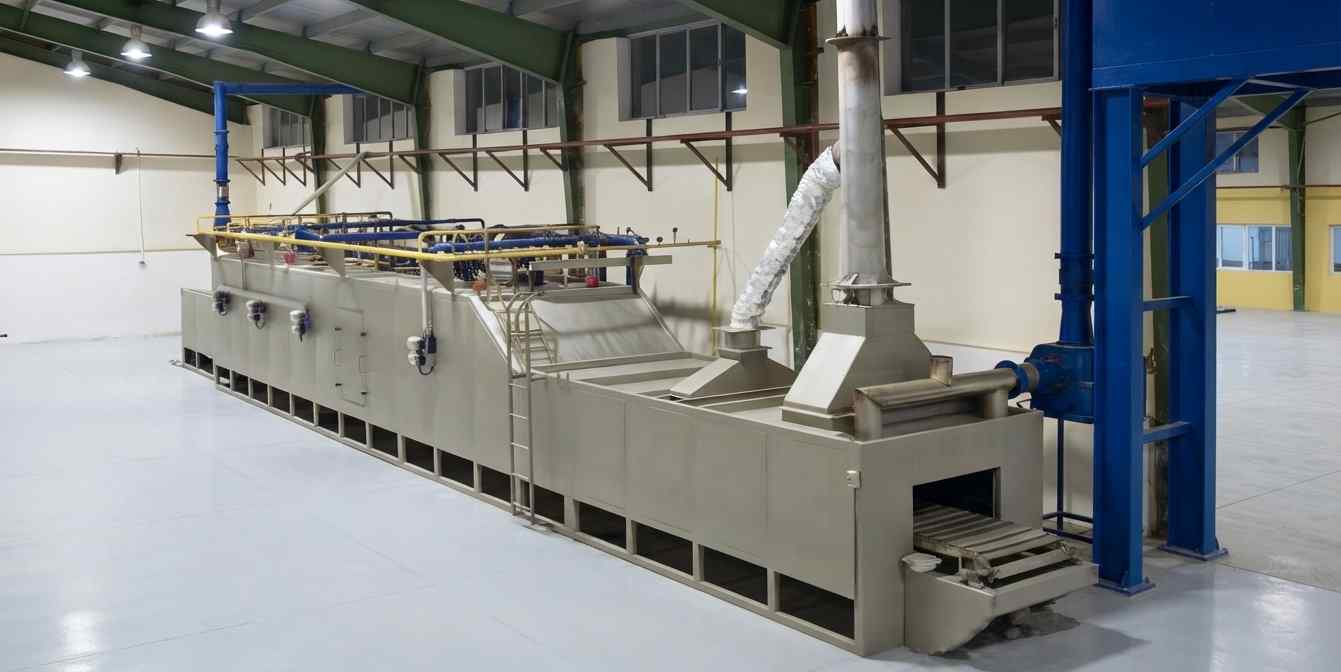

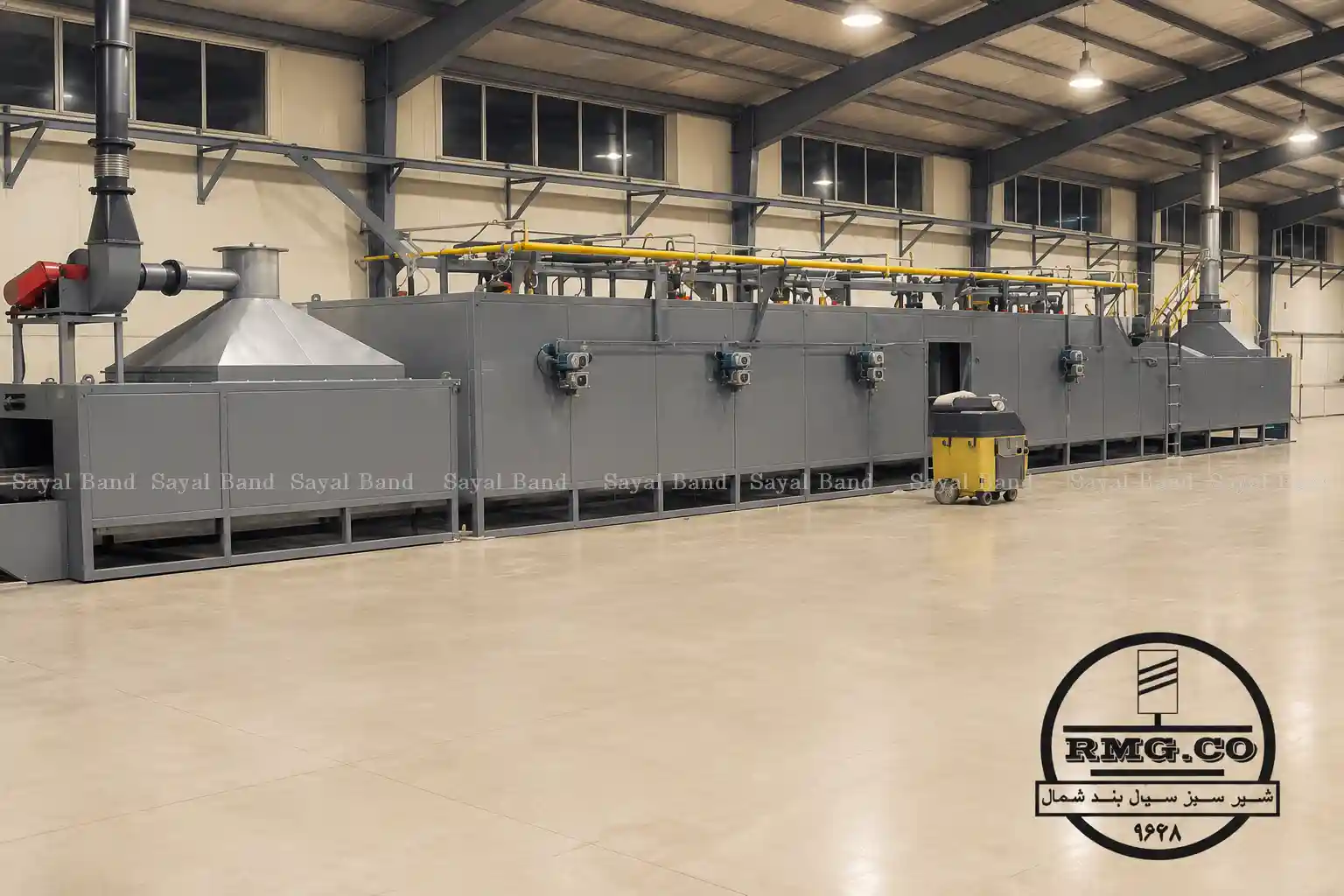

کوره تونلی (Tunnel Kiln یا Tunnel Furnace) یکی از پرکاربردترین کورههای صنعتی است که برای پخت، خشککردن، زینترینگ، تثبیت پوشش و عملیات حرارتی محصولات مختلف استفاده میشود. این کوره معمولاً بهصورت پیوسته یا نیمهپیوسته کار میکند و برای خطوط تولید با ظرفیت بالا مناسب است.
در کوره تونلی، محصولات روی واگن، نوار نقاله، رولر یا سیستمهای انتقال مخصوص قرار میگیرند و از بخشهای مختلف کوره عبور میکنند. دما، سرعت حرکت محصول، مدتزمان ماند و شرایط اتمسفر در هر بخش بر اساس نوع فرایند کنترل میشود.
کورههای تونلی در صنایع آجر، کاشی و سرامیک، شیشه، فولاد، کاتالیست، رنگ پودری، تفلون و برخی فرایندهای غذایی کاربرد دارند.
نحوه عملکرد کوره تونلی
در یک کوره تونلی، محصول از ورودی کوره وارد شده و در مسیری مشخص از نواحی حرارتی مختلف عبور میکند. هر ناحیه وظیفه خاصی در فرایند حرارتی دارد.
مراحل عمومی عملکرد کوره تونلی عبارتاند از:
- بارگیری محصول: قطعات روی واگن، رولر، نوار نقاله یا تجهیزات انتقال قرار میگیرند.
- پیشگرمایش: محصول بهتدریج گرم میشود تا احتمال ایجاد شوک حرارتی و ترکخوردگی کاهش یابد.
- گرمایش یا پخت اصلی: محصول در دمای تعیینشده و برای مدتزمان مشخص حرارت میبیند.
- خنککاری کنترلشده: دمای محصول بهتدریج کاهش مییابد تا کیفیت و ساختار آن حفظ شود.
- تخلیه محصول: قطعات پس از تکمیل فرایند از انتهای کوره خارج میشوند.
کنترل دقیق دما، زمان ماند، سرعت حرکت و توزیع جریان هوا تأثیر مستقیمی بر کیفیت محصول نهایی دارد.
اجزای اصلی کوره تونلی
ساختار کوره تونلی با توجه به محصول و فرایند تولید متفاوت است؛ بااینحال، اجزای اصلی آن معمولاً شامل موارد زیر میشود:
- بدنه و سازه کوره
- عایقها و مواد نسوز
- مشعلها یا المنتهای حرارتی
- سیستم انتقال محصول
- فنهای گردش و تخلیه هوا
- کانالها و دریچههای توزیع هوا
- تجهیزات کنترل دما و فشار
- تابلو برق و سیستم کنترل
- تجهیزات ایمنی
- دودکش و سیستم تخلیه گازهای خروجی
نواحی حرارتی کوره تونلی
کوره تونلی معمولاً به چند ناحیه حرارتی تقسیم میشود:
ناحیه پیشگرمایش
در این قسمت، دمای محصول بهصورت تدریجی افزایش پیدا میکند. استفاده از حرارت بازیافتی ناحیه پخت در این بخش میتواند مصرف سوخت را کاهش دهد.
ناحیه پخت یا فرایند اصلی
در این ناحیه، محصول در دمای تعیینشده قرار میگیرد تا عملیات پخت، خشککردن، زینترینگ، تثبیت پوشش یا عملیات حرارتی انجام شود.
ناحیه خنککاری
محصول پس از خروج از ناحیه پخت، بهصورت کنترلشده سرد میشود. خنککاری اصولی از ایجاد ترک، تاببرداشتن و تنش حرارتی جلوگیری میکند.
انواع کوره تونلی بر اساس کاربرد
کورههای تونلی را میتوان بر اساس نوع محصول و فرایند صنعتی به گروههای مختلفی تقسیم کرد.
کوره تونلی پخت آجر
این کوره برای پخت پیوسته آجر و محصولات رسی استفاده میشود. کنترل منحنی حرارتی در مراحل پیشگرمایش، پخت و خنککاری نقش مهمی در استحکام، رنگ و کیفیت آجر دارد.
کوره تونلی پخت سرامیک و کاشی
در صنعت کاشی و سرامیک، کوره تونلی برای پخت بدنه، لعاب و تثبیت ساختار سرامیکی به کار میرود. یکنواختی دما و کنترل سرعت حرکت محصول در این فرایند اهمیت زیادی دارد.
کوره تونلی صنایع شیشه
کورههای تونلی در برخی فرایندهای شیشه برای عملیات حرارتی، تنشزدایی، پخت پوششها و خنککاری کنترلشده استفاده میشوند. نوع طراحی کوره به محصول و فرایند تولید شیشه بستگی دارد.
کوره تونلی آهن و فولاد
در صنایع فلزی، این کورهها برای پیشگرمایش، تنشزدایی، عملیات حرارتی و فرایندهای پیوسته قطعات فلزی مورد استفاده قرار میگیرند.
کوره تونلی پخت کاتالیست
در تولید کاتالیستها، کوره تونلی برای خشککردن، کلسیناسیون و تثبیت ساختار مواد استفاده میشود. کنترل دما، زمان ماند و اتمسفر کوره برای حفظ خواص کاتالیست ضروری است.
کوره تونلی رنگ پودری
این کوره پس از پاشش الکترواستاتیک رنگ، برای پخت و تثبیت پوشش پودری روی قطعات استفاده میشود. دمای پخت و زمان ماند قطعه باید متناسب با نوع رنگ و ضخامت قطعه تنظیم شود.
کوره تونلی پخت تفلون
کوره تونلی تفلون برای خشککردن، پخت و تثبیت پوششهای تفلونی روی قطعات صنعتی به کار میرود. کنترل دقیق دما در این کوره بر چسبندگی، یکنواختی و دوام پوشش اثر میگذارد.
انواع کوره تونلی بر اساس مسیر و چیدمان
مسیر حرکت محصول در کورههای پیوسته میتواند بر اساس فضای کارخانه، ظرفیت تولید و نوع محصول طراحی شود.
کوره تونلی خطی یا I-Type
در کوره تونلی خطی، ورودی و خروجی در دو سمت مخالف قرار دارند و محصول در یک مسیر مستقیم حرکت میکند. این طراحی ساده و متداول برای خطوط تولید پیوسته مناسب است.
ویژگیها:
- طراحی و بهرهبرداری ساده
- مناسب برای خطوط تولید پیوسته
- دسترسی مناسب به بخشهای مختلف
- کاربرد گسترده در پخت رنگ، تفلون، سرامیک و قطعات صنعتی
کوره تونلی U-Type
در این مدل، مسیر حرکت محصول به شکل حرف U طراحی میشود. ورودی و خروجی کوره معمولاً در یک سمت یا نزدیک به یکدیگر قرار دارند.
ویژگیها:
- استفاده بهینه از فضای سالن
- نزدیک بودن محل بارگیری و تخلیه
- مناسب برای خطوط پوششدهی و رنگ پودری
- امکان بازیافت بهتر حرارت در برخی طراحیها
کوره تونلی W-Type
در کورههای W-Type، مسیر حرکت محصول چند بار تغییر جهت میدهد. این طراحی میتواند طول مؤثر فرایند را در فضای محدود افزایش دهد.
ویژگیها:
- مناسب برای سالنهایی با محدودیت طول
- افزایش طول مسیر حرارتی
- قابلیت تقسیمبندی فرایند به چند ناحیه
- نیازمند طراحی دقیق سیستم انتقال و توزیع حرارت
کوره با مسیر حلقوی
در برخی خطوط تولید، مسیر حرکت محصول بهصورت حلقوی طراحی میشود تا محصولات پس از عبور از مراحل مختلف به محدوده بارگیری بازگردند. این چیدمان برای تولید مداوم و استفاده بهینه از فضای کارخانه مناسب است.
کوره با مسیر زیگزاگ
در این طراحی، محصول در یک مسیر چندمرحلهای و غیرمستقیم حرکت میکند. هدف از این چیدمان معمولاً افزایش طول فرایند در فضای محدود است.
ویژگیها:
- استفاده بهتر از فضای سالن
- افزایش زمان ماند محصول
- امکان ایجاد نواحی حرارتی متعدد
- نیاز به کنترل دقیق جریان هوا و سیستم انتقال
تفاوت کوره تونلی و کوره هوفمان
کوره هوفمان یک کوره پیوسته و حلقوی است، اما از نظر عملکرد با کوره تونلی متداول تفاوت دارد.
در کوره تونلی، معمولاً محصول روی واگن یا سیستم انتقال حرکت میکند و از نواحی ثابت حرارتی عبور میکند. در کوره هوفمان، محصولات داخل اتاقکها ثابت هستند و ناحیه آتش یا حرارت بهترتیب میان اتاقکها جابهجا میشود.
بنابراین، بهتر است کوره هوفمان را یک نوع کوره پیوسته مستقل بدانیم، نه صرفاً یکی از مدلهای کوره تونلی.
مزایای کوره تونلی
استفاده از کوره تونلی در خطوط تولید صنعتی مزایای متعددی دارد:
- امکان تولید پیوسته و با ظرفیت بالا
- یکنواختی مناسب دما در صورت طراحی صحیح
- قابلیت کنترل دقیق منحنی حرارتی
- کاهش دخالت نیروی انسانی
- امکان اتوماسیون فرایند
- قابلیت بازیافت حرارت گازهای خروجی
- کاهش مصرف انرژی در تولید انبوه
- ثبات بیشتر کیفیت محصول
- امکان تنظیم سرعت و زمان ماند محصول
کاربردهای کوره تونلی
کورههای تونلی در صنایع گوناگونی مورد استفاده قرار میگیرند:
- صنعت آجر: پخت پیوسته آجر و محصولات رسی
- صنعت کاشی و سرامیک: پخت بدنه، لعاب و محصولات سرامیکی
- صنعت شیشه: عملیات حرارتی و تنشزدایی برخی محصولات شیشهای
- صنایع فلزی: پیشگرمایش و عملیات حرارتی قطعات
- صنعت کاتالیست: خشککردن، کلسیناسیون و تثبیت مواد
- صنعت رنگ و پوشش: پخت رنگ پودری، تفلون و پوششهای صنعتی
- صنایع غذایی: پخت یا خشککردن پیوسته برخی محصولات
- صنایع شیمیایی: خشککردن و عملیات حرارتی مواد مختلف
